Основное назначение:

• Обработка деталей крупных габаритов в виде тел вращения: колец, фланцев, маховиков, шкивов, корпусных деталей.
• Выполнение операций: точение наружных и внутренних цилиндрических и конических поверхностей, подрезка торцов, растачивание, канавочные работы.
• Обработка деталей, которые неудобно или невозможно закрепить на токарном станке из-за их большого диаметра и относительно малой длины.

Станок характеризуется высокой жесткостью конструкции, способностью воспринимать большие нагрузки и обеспечивать точную обработку тяжелых и несбалансированных заготовок.

2. Технические характеристики (ТТХ)

Ключевые параметры станка 1К612:

3. Компоновка и основные узлы

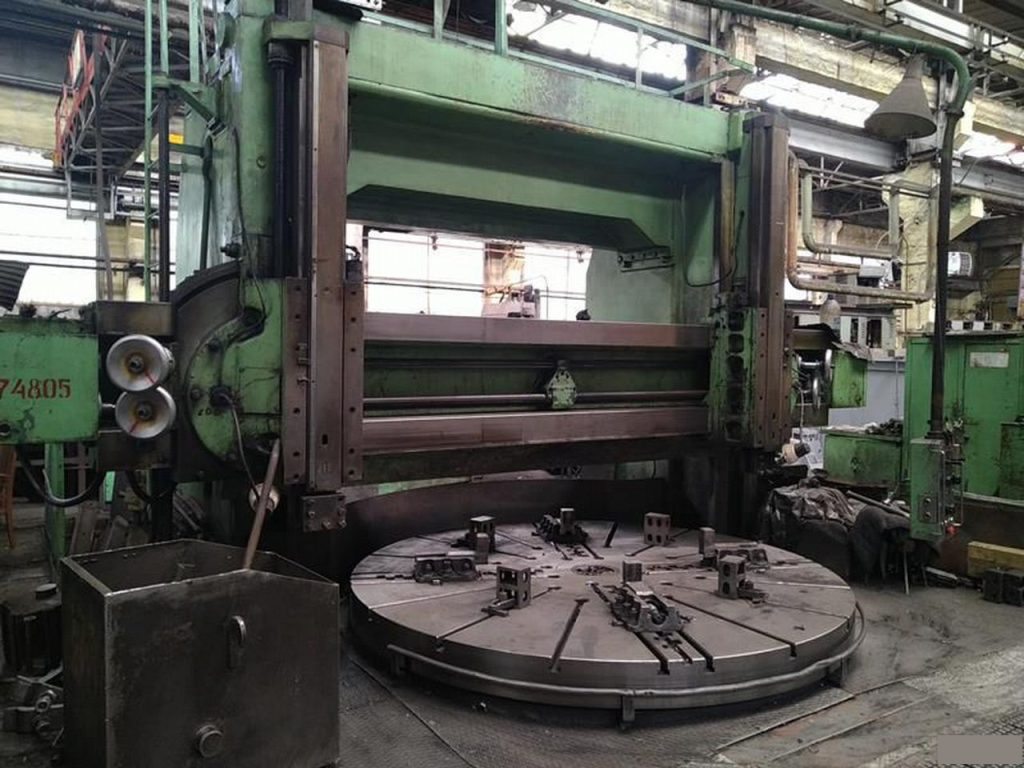

Конструкция карусельного станка 1К612 радикально отличается от токарных. Его устройство можно отобразить следующей схемой:

Пояснения к схеме:

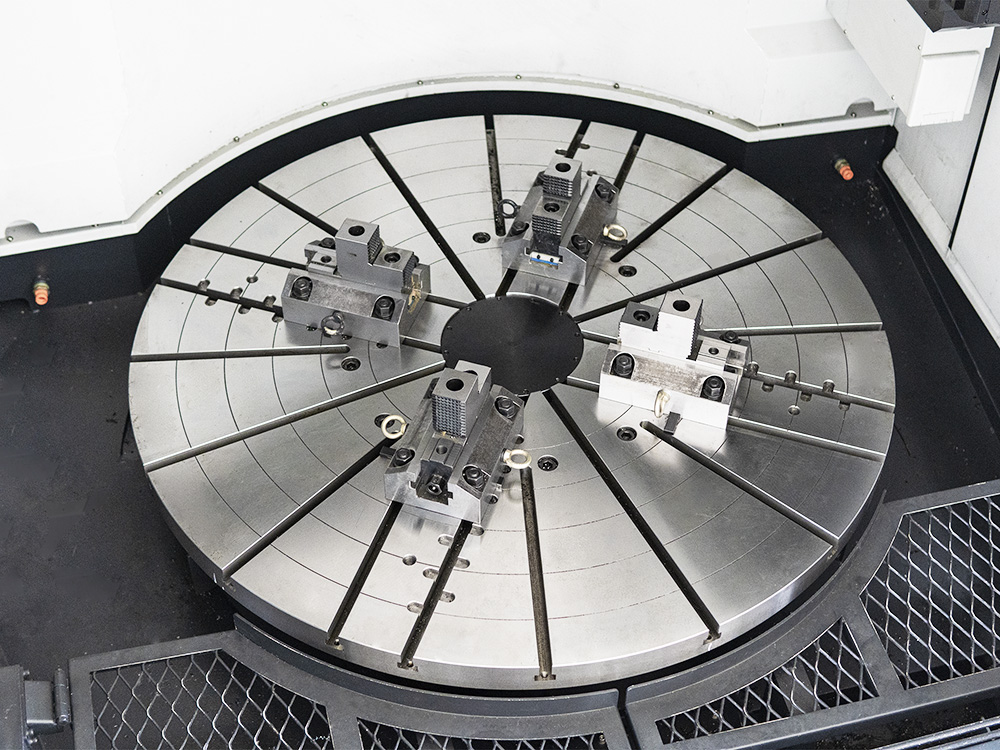

• Станина и планшайба: Основа станка — массивная станина, на которой смонтирован стол с планшайбой. Планшайба вращается от мощного привода через червячную или зубчатую передачу. На планшайбе имеются Т-образные пазы для крепления заготовок с помощью прижимов, упоров или специальных приспособлений. Для центрирования заготовок используется центральный подшипник.
• Стойка с ползуном: На станине жестко закреплена вертикальная стойка. По направляющим стойки перемещается ползун (вертикальный суппорт). На ползуне установлена поперечная траверса (или поперечный суппорт), которая может перемещаться в горизонтальном направлении (на себя/от себя). Это движение является подачей по оси Y.
• Шпиндельная бабка (Револьверный суппорт): Самый сложный узел. Установлен на поперечной траверсе и может перемещаться вдоль нее (подача по оси X). Бабка имеет:
  • Револьверную головку на 5 резцов. Головка может поворачиваться и фиксироваться в разных позициях, позволяя поочередно использовать несколько инструментов для разных операций (черновое точение, чистовое, растачивание, подрезка).
  • Собственный шпиндель, который может перемещаться в вертикальном направлении (подача по оси Z) для выполнения расточных операций.
  • Ручные маховики и лимбы для ручного управления подачами, а также органы управления для включения механических подач.
• Приводы и управления:
  • Главный привод — асинхронный двигатель, через коробку скоростей передает вращение на планшайбу. Скорость вращения изменяется ручным рычагом.
  • Привод подач — от отдельного двигателя или от главного вала через коробку подач. Подачи переключаются механически.
  • Управление станком — ручное и механизированное через систему валов, шестерен, муфт и реек.
• Вспомогательные системы:
  • Механизированная система смазки направляющих и critical узлов.
  • Электрошкаф с аппаратурой управления (пускатели, реле, предохранители).
  • Система охлаждения с насосом и поддоном для СОЖ.

4. Принцип работы

1. Подготовка: На планшайбу устанавливается и тщательно выверяется (центруется) с помощью индикатора тяжелая заготовка. Крепление осуществляется через пазы с помощью болтов и прижимов.
2. Настройка: Оператор устанавливает необходимые резцы в револьверную головку. С помощью рукояток на коробках скоростей и подач выставляет требуемую частоту вращения планшайбы и величину подачи.
3. Обработка:
   • Планшайба с заготовкой приводится во вращение.
   • Оператор вручную (маховиками) или механически (включив подачу) подводит револьверную головку к заготовке.
   • Производится обработка наружного диаметра (подача бабки по оси X) или торца (подача ползуна по оси Y).
   • Для расточки отверстия используется осевое перемещение шпинделя бабки (ось Z).
   • После обработки одним резцом револьверная головка поворачивается, и в работу вступает следующий инструмент.
4. Завершение: После окончания обработки вращение планшайбы останавливается, заготовка раскрепляется и снимается с помощью крана.

Ключевые особенности и преимущества:

• Обработка тяжелых и габаритных деталей, которые невозможно установить в патрон токарного станка.
• Высокая устойчивость: Большая площадь опоры заготовки на планшайбе предотвращает вибрации и обеспечивает безопасность.
• Универсальность: Возможность выполнять множество операций за одну установку благодаря револьверной головке.
• Надежность: Простая и мощная механическая конструкция, рассчитанная на decades интенсивной эксплуатации.
