1. Общее описание и назначение

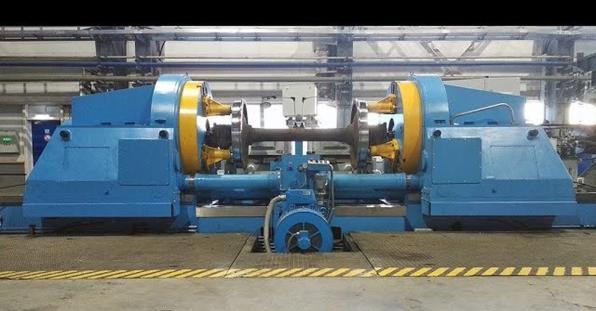

UBB-150 — это тяжелый универсальный колесно-токарный станок польского производства. Это флагманская модель в линейке, предназначенная для выполнения самых сложных и точных операций по обработке железнодорожных колесных пар.

 — это тяжелый универсальный колесно-токарный станок польского производства от завода RAFAMET (г. Рацибуж). Это флагманская модель в линейке, предназначенная для выполнения самых сложных и точных операций по обработке железнодорожных колесных пар.

Основное назначение:

• Обточка поверхностей катания и гребней колес подвижного состава (локомотивов, вагонов, трамваев) без выкатки колесной пары из-под тележки.
• Токарная обработка торцовых поверхностей колес.
• Подрезка гребня колеса.
• Возможность обработки отдельных осей и других цилиндрических заготовок большого диаметра.

Станок характеризуется высокой мощностью, жесткостью конструкции и точностью, что позволяет восстанавливать геометрию колес, значительно продлевая их срок службы.

2. Технические характеристики (ТТХ)

Для наглядности, ключевые характеристики представлены в таблице:

3. Компоновка и основные узлы (с пояснениями)

Для понимания устройства станка рассмотрим его ключевые компоненты. Ниже представлена схематичная компоновка типичного станка UBB-150.

Пояснения к схеме:

• Станина: Массивная литая основа, на которой смонтированы все узлы. Имеет precision-направляющие для перемещения бабок и суппорта.
• Передняя бабка (Шпиндельная бабка): Содержит шпиндель с планшайбой для зажима колесной пары. Привод главного движения — мощный электродвигатель через коробку скоростей или via тиристорный преобразователь (на более поздних моделях) для плавного регулирования скорости.
• Задняя бабка: Подвижная, предназначена для фиксации второго конца оси колесной пары. Перемещается по направляющим станины гидравлически или механически и фиксируется в нужном положении. Имеет выдвижную пиноль с центром.
• Суперпорт (Револьверный суппорт): Основной рабочий орган. Имеет:
  • Собственный привод для поперечного перемещения (подачи).
  • Револьверную головку на 4 резца. Позволяет поочередно подводить к обрабатываемому колесу разные резцы для черновой и чистовой обработки поверхности катания и гребня.
  • Управление может быть ручным, копировальным (по шаблону) или с помощью ЧПУ (на современных модификациях).
• Гидравлическая система: Приводит в действие:
  • Механизм зажима колесной пары в центрах.
  • Перемещение и зажим задней бабки.
  • Смазку направляющих и critical узлов.

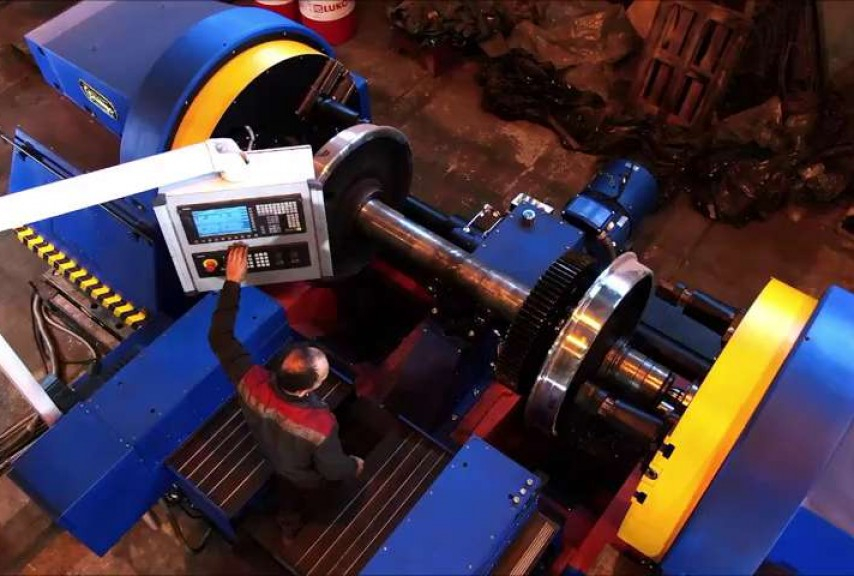

• Система управления: Станки UBB-150 выпускались десятилетиями. Ранние модели имели ручное и копировальное управление. Более поздние модификации (например, UBB-150/2 CNC) оснащаются числовым программным управлением (ЧПУ), что значительно повышает точность, повторяемость и позволяет программировать сложные профили обработки.

4. Принцип работы

1. Загрузка: Тележка с колесной парой заезжает над станиной станка. Станок с помощью гидравлических домкратов поднимает тележку, колесная пара остается на центрах станка.
2. Крепление: Передняя ось колесной пары зажимается в планшайбе шпинделя. Задняя бабка подводится и своим центром фиксирует вторую ось. Колесная пара надежно закреплена.
3. Настройка: Оператор выбирает программу (или устанавливает копировальный шаблон) и инструмент.
4. Обработка: Шпиндель приводит колесную пару во вращение. Суппорт с револьверной головкой автоматически подается и последовательно производит обработку поверхности катания и гребня каждого колеса, перемещаясь вдоль оси.
5. Завершение: После обработки вращение останавливается, задняя бабка отводится, и колесная пар
