1. Общее описание и назначение

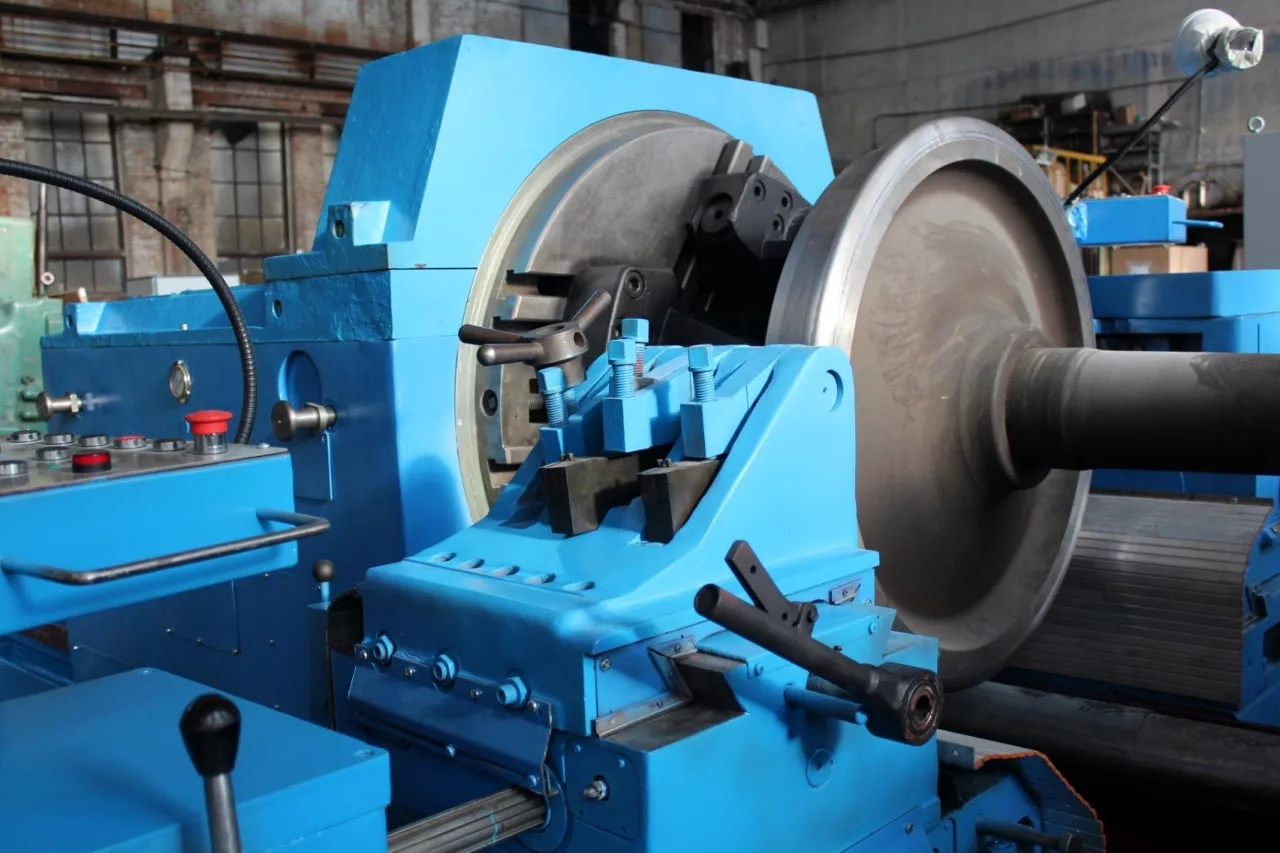

UBC-112 — это универсальный колесно-токарный станок с ЧПУ (числовым программным управлением) польского производства завода RAFAMET (г. Рацибуж). Модель является эволюционным развитием станков серии UBB, но с ключевым отличием — наличием современной CNC-системы, что выводит точность и производительность на новый уровень.

Основное назначение:

• Высокоточная обточка поверхностей катания и гребней колес подвижного состава (электровозов, тепловозов, вагонов, трамваев) без выкатки колесной пары из-под тележки.
• Обработка торцовых поверхностей колес.
• Подрезка и калибровка гребня колеса по сложному профилю.
• Обработка отдельных осей и других массивных тел вращения.

Станок предназначен для работы в условиях ремонтных депо и заводов. Его ключевое преимущество — способность автоматически воспроизводить идеальную геометрию колеса с минимальным участием оператора, что гарантирует высочайшее качество и повторяемость.

2. Технические характеристики (ТТХ)

Ключевые параметры станка UBC-112:

3. Компоновка и основные узлы

Конструктивно UBC-112 унаследовал robust-исполнение своей серии, но с кардинальным изменением системы управления. Его устройство можно отобразить следующей схемой:

Пояснения к схеме:

• Механика: Основа станка — это тяжелая литая станина с закаленными направляющими. На ней смонтированы:
  • Передняя бабка: Содержит precision шпиндель на мощных подшипниках, непосредственно связанный с приводом.
  • Задняя бабка: Перемещается по направляющим для настройки под длину колесной пары. Имеет гидравлически выдвигающуюся пиноль с центром для фиксации.
  • Суперпорт: Движется по продольным направляющим (ось Z). На нем установлена 4-позиционная револьверная головка для автоматической смены резцов. Поперечное перемещение (ось X) обеспечивает врезание инструмента.
• Электроприводы:
  • Главный привод: Как правило, это мощный двигатель постоянного тока (D.C. Motor) или современный частотный асинхронный двигатель, подключенный через тиристорный преобразователь. Это обеспечивает плавное регулирование скорости вращения шпинделя в широком диапазоне при постоянном крутящем моменте.
  • Приводы подач: Это серводвигатели (обычно по осям X и Z), которые через шарико-винтовые пары (ШВП) перемещают суппорт с высочайшей точностью. Их положение постоянно отслеживается датчиками обратной связи.
• Система ЧПУ: «Мозг» станка. Часто используются системы Siemens Sinumerik или GE Fanuc. Включает:
  • Центральный пульт оператора с дисплеем и клавиатурой.
  • Контроллер, который непрерывно обрабатывает программу, получает данные от энкодеров и управляет сервоприводами.
  • Программное обеспечение позволяет легко программировать сложный профиль колеса, сохранять программы и диагностировать станок.
• Гидравлическая система: Обеспечивает вспомогательные силовые функции: зажим колесной пары, подвод/отвод задней бабки, смазку направляющих.

5. Принцип работы и преимущества ЧПУ

1. Подготовка: Колесная пара фиксируется в центрах станка с помощью гидравлики.
2. Загрузка программы: Оператор выбирает из памяти ЧПУ программу для нужного типа колеса (например, «Вагонное колесо, профиль J»).
3. Автоматический цикл: После запуска цикл выполняется без вмешательства оператора:
   • Шпиндель разгоняется до заданной скорости.
   • Суппорт подводится по координатам X и Z.
   • Револьверная головка индексируется и подает нужный резец.
   • Происходит черновая и чистовая обработка поверхности катания и гребня по сложной траектории, запрограммированной в контуре.
   • Инструмент меняется автоматически.
4. Завершение: После обработки обоих колес шпиндель останавливается, задняя бабка отводится.

Ключевые преимущества UBC-112 перед UBB:

• Высочайшая точность: Исключен человеческий фактор. Геометрия каждого колеса идеально повторяет программу.
• Повторяемость: Все отремонтированные колесные пары идентичны.
• Скорость: Сокращается вспомогательное время, оптимизируются режимы резания.
• Гибкость: Смена профиля обработки — это просто смена программы, а не физическая замена копировального шаблона.
• Диагностика: Система ЧПУ отслеживает износ инструмента, нагрузки и может предупреждать о необходимости обслуживания.
